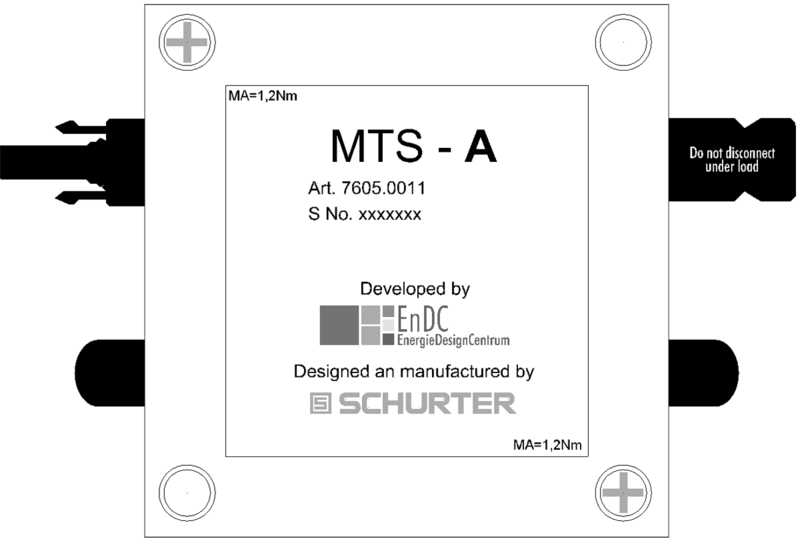

EnDC Modultrennschaltung

Die Modultrennschaltung (MTS) hat die Aufgabe in Serie geschaltete Solarmodule in einem String elektrisch aufzutrennen und zu isolieren. Ziel ist es, dass die einzelnen, voneinander isolierten, Teilspannungen der Solarmodule unter 100VDC liegen.

Die Modultrennschalter werden zwischen die Module in den String integriert und über ein externes 24 VDC Netzteil mit einer Steuerspannung versorgt.

Sobald diese Steuerspannung abfällt (durch einen Auslöseschalter, durchtrennen der Steuerleitung etc.) lösen die Trennschalter aus und trennen das Modul/die Module vom restlichen String ab.

Folgende Varianten können wir Ihnen anbieten:

• Stringabschaltung
  Durch je eine MTS-Box am Stringanfang kann der Entsprechende String
  getrennt werden. Im String liegt weiterhin die komplette Stringspannung an

• Dualschaltung
  Durch eine MTS-Box nach jedem zweiten Modul liegt im String max. die doppelte Modulspannung an. Diese Teilspannung liegt dann unterhalb der 100 VDC Grenze und ist somit weitestgehend ungefährlich.

• Modulabschaltung
  In der Modulabschaltung wird nach jedem Modul getrennt, hier liegt also max. die Modulspannung an (ca. 45 VDC)
